VOLUMETRICHE

DISCO OSCILLANTE

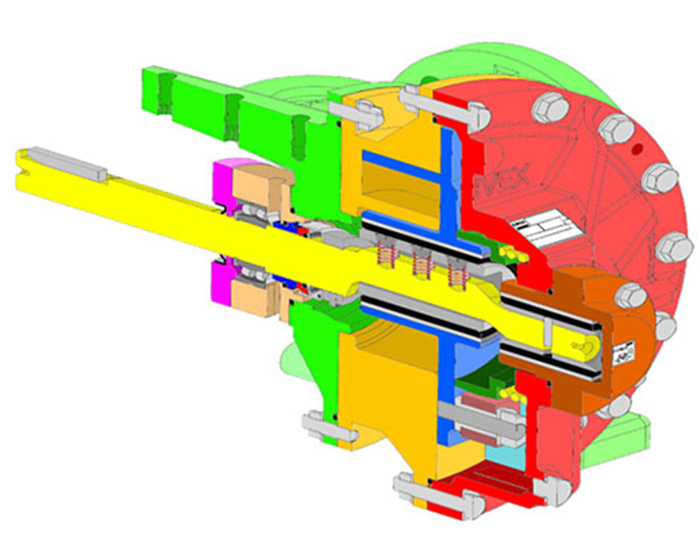

PRINCIPIO DI FUNZIONAMENTO / TAGLIE

mouvex logo
Pompa disco eccentrico industriale

Nel campo delle pompe volumetriche a rotore eccentrico MOUVEX rappresenta uno storico riferimento.
L’azienda fu precursore di questa tecnologia a disco oscillante ed ora la possibilità di adottare la tenuta a soffietto consente di poter proporre una delle poche pompe volumetriche SEAL LESS!!!

A SERIES C SERIES SLC SERIES SLS SERIES S SERIES
Materiali Ductile iron Ductile iron Stainless steel Stainless steel Stainless steel
relief valve interna Yes Yes No No No
Tenuta Meccanica Mechanical seal Stainless steel bellows Stainless steel bellows Stainless steel bellows FKM sleeve
Industrial Design Hygienic Design

GHISA

Serie A

PRESTAZIONI:

  • PRESSIONE DIFFERENZIALE: da 5 bar a 16 bar
  • ALTEZZA DI ASPIRAZIONE: Fino a -9 mt
  • CAPACITÀ: da 10 l/h a 55 m3/h
  • TEMPERATURA: fino a 160°C
  • VISCOSITA’: da < 1 a 10000 cSt
  • Trasferimento “gentile”
  • Possibilità di pompare solidi: fino a 2 mm (hard)

DESIGN:

  • CASING: Ductile iron
  • BUSHINGS: Carbon or bronze (5 bar max.)
  • O-RINGS: FKM / FEP-FKM
  • MOUVEX MECHANICAL SEALS:
    • Carbon / stainless steel
    • Tungsten carbide / tungsten carbide
  • Standardized mechanical seals: according to manufacturer

OPZIONI:

  • Heating jacket
  • Standardized seals
  • Double relief valve
  • ISO PN16 / ANSI150 flanges

GHISA CON SOFFIETTO

Serie C

FLOW RATE M3/H DIFFERENTIAL PRESSURE BAR TEMPERATURE °C
C4a 4 10 100
C8a 8 6 100
C4a HT 4 10 160
C8a HT 8 6 160
C12a 12 9 100
C18a 18 6 100

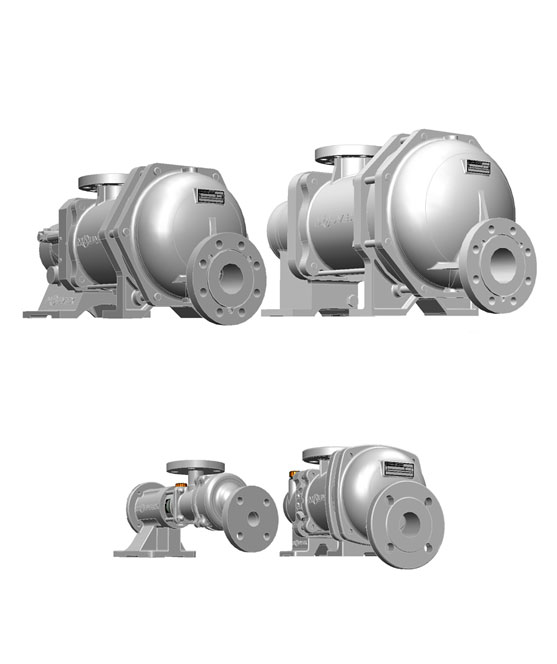

SS CON SOFFIETTO

Serie SLC

STANDARD RANGE
Maximum temperature: 100°C
FLOW RATE M3/H DIFFERENTIAL PRESSURE BAR
SL1 1 16
SL2 2 10
SL3 3 6
SL4 4 10
SL8 8 6
SL12 12 9
SL18 18 6
SL24 24 9
SL36 36 6

HIGH TEMPERATURE RANGE

Maximum temperature: 160°C
FLOW RATE M3/H DIFFERENTIAL PRESSURE BAR
SLC4 HT 4 10
SLC8 HT 8 6
SLC12 HT 12 9
SLC18 HT 18 6

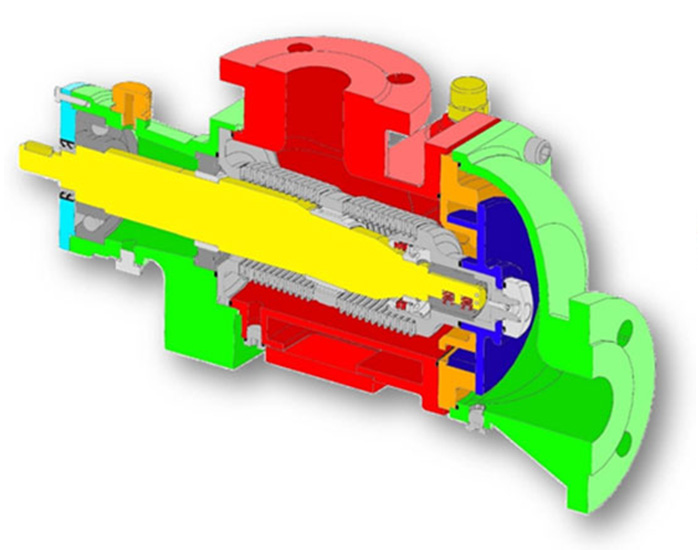

TENUTA A SOFFIETTO

Serie BMS

OPZIONI:

  • Bellows Monitoring System

INGRANAGGI

INGRANAGGI STD

Per fluidi senza particolato solido – applicazioni STANDARD

  • PORTATA: fino a 140 m3/h
  • PRESSIONE: fino a 20 bar
  • POTERE ASPIRANTE: fino a 4 mt
  • TEMPERATURA: fino a 120°C
  • VISCOSITÀ: da 5 a 140,000 cPs
  • VERSIONI: Long coupled
  • MATERIALI: GGG 40.3 / SS316 / others
  • Design ISO / API
  • Efficienza fino al 74%
  • Elevati Rpm di rotazione (1500..)
  • Versioni di casing Riscaldabile
  • Tenuta meccanica
zeilfelder logo

INGRANAGGI HEAVY DUTY

Per fluidi senza particolato solido – applicazioni ad alte prestazioni

  • PORTATA: fino a 260 m3/h
  • PRESSIONE: fino a 120 bar
  • POTERE ASPIRANTE: fino a 6 mt
  • TEMPERATURA: fino a 450°C
  • VISCOSITÀ: da 0,7 a 150,000 cPs
  • VERSIONI: Long coupled
  • MATERIALI: GGG 40.3 / SS316 / Duplex / Hastelloy
  • Design ISO / API
  • Efficienza fino al 92%
  • Elevati Rpm di rotazione
  • Versioni di casing Riscaldabile
  • Idonea a lavorare sotto vuoto
  • Tenuta meccanica + Trascina mento Magnetico DISPONIBILE

INGRANAGGI INTERNI

Per fluidi senza particolato solido – applicazioni STANDARD

  • PORTATA: fino a 250 m3/h
  • PRESSIONE: fino a 14 bar
  • POTERE ASPIRANTE: fino a 7 mt
  • TEMPERATURA: fino a 200°C
  • VISCOSITÀ: da 0,7 a 55,000 cPs
  • VERSIONI: Long coupled
  • MATERIALI: GGG 40.3 / SS316 / others
  • Design ISO / API
  • Efficienza fino al 90%
  • Elevati Rpm di rotazione
  • Versioni di casing Riscaldabile
  • Tenuta meccanica

LOBI

LOBI HEAVY DUTY

Per fluidi ad alte viscosità / elevato contenuto di parti solidi (fino a 80 mm di size)

  • PORTATA: fino a 300 m3/h
  • PRESSIONE: fino a 70 bar
  • POTERE ASPIRANTE: fino a 8 mt
  • TEMPERATURA: fino a 450°C
  • VISCOSITÀ: da 1 a 1.400.000 cPs
  • VERSIONI: Long coupled
  • MATERIALI: GGG 40.3 / SS316 / Duplex / Hastelloy
  • Design ISO / API
  • Fino a concentrazioni di 92% di solidi
  • Fino a 750 Rpm di rotazione
  • Selfpriming
  • Versioni di casing Riscaldabile
  • Marcia a secco tollerabile
zeilfelder logo

MULTIWINGS HEAVY DUTY

La combinazione tra Lobi ed ingranaggi

  • PORTATA: fino a 200 m3/h
  • PRESSIONE: fino a 70 bar
  • POTERE ASPIRANTE: fino a 4 mt
  • TEMPERATURA: fino a 450°C
  • VISCOSITÀ: da 1 a 1.000.000 cPs
  • VERSIONI: Long coupled
  • MATERIALI: GGG 40.3 / SS316 / Duplex / Hastelloy
  • Design ISO / API
  • Particolato ammesso: 1 mm Size
  • Fino a 750 Rpm di rotazione
  • Selfpriming
  • Versioni di casing Riscaldabile
  • Marcia a secco tollerabile

DOPPIA VITE

itt bornemann logo

Pompe volumetriche Heavy Duty in grado di garantire elevate prestazioni ed affidabilità. Alte capacità e possibilità di trasferire grosse pezzature di solidi sono due aspetti primari nella selezione di queste pompe.

VANTAGGI

OPZIONI:

  • Possibilità di pompare svariati ranges di viscosità e pressioni differenziali con la stessa pompa (!)
  • Self priming (8-9 mt) ed eccellenti NPSh
  • Portata variabile con Freq. Converter
  • Molteplici size di VITI disponibili
  • Nessun contatto Metallo/Metallo
  • No Pulsazioni!!!!
  • Alte Viscosità Gestibili
  • Pompaggio delicato del prodotto (Basse Share forces trasmesse al prodotto)
Pompa a doppia vite tabella

PERISTALTICA

PARTNER

  • PeriBest Pumps è una società di Barcellona, creata e basata su più di 15 anni di esperienza nel mercato delle pompe peristaltiche del suo fondatore.
  • Questa conoscenza del mercato è servita ai Managers di PeriBest Pumps a creare un portafoglio prodotti migliorato rispetto a ciò che propone il mercato in questo campo.
  • Il Design innovativo
  • L’adattarsi ai bisogni dei clienti
  • Le diverse configurazioni disponibili

Consentono sempre al team di PeriBest di offrire la miglior soluzione in termini di rapporto qualità/prezzo, facilità di manutenzione, flessibilità aprendo a questo marchio ancora giovane una enorme prospettiva di crescita sul mercato

pompe-peribest
peristaltica-funzionamento

PRINCIPIO DI FUNZIONAMENTO

Si basa sull’effetto della peristalsi, ovvero lo scorrimento di una strozzatura su un tubo che ha l’effetto di spremere attraverso di esso il fluido contenuto.

VANTAGGI

10 motivi per scegliere una peristaltica:

  1. Resistenza all’abrasione
  2. Capacità di suzione
  3. Possibilità di girare a secco
  4. Possibilità di assenza di valvole
  5. Assenza di tenuta meccanica
  6. Possibilità di pompare prodotti contenenti aria o gas
  7. Facilità di installazione
  8. Precisione di dosaggio
  9. Trasferimento di liquidi ad alto contenuto di solidi o trasferimento di prodotti ad alta viscosità
  10. Reversibilità

APPLICAZIONI

Dosaggio

  • Additivi
  • Coloranti
  • Liquidi aggressivi

Trasferimento

  • Creme
  • Viscosi
  • Abrasivi
  • Alimentazione riempitrici
  • Confezionamento
  • Prodotti delicati
  • Prodotti con particolato solido
applicazioni pompe industriali
